Так что от пользования ИБП мы решили на некоторое время воздержаться. И вот нам в руки попал оригинальный «бесперебойник» PowerCard 420VA производства израильской компании Guardian On Board. Это было устройство, выполненное в виде… PCI-карты! В нашей практике мы впервые встретились с внутренним ИБП. Наученные горьким опытом, мы прежде всего оценили новинку с точки зрения ее надежности. И были приятно удивлены тем, что сжечь данный «бесперебойник» путем подключения неподходящей нагрузки можно только намеренно, поскольку выходное напряжение выводится не на стандартную розетку, в которую можно включить что угодно, а на специальный шнур-разветвитель, длина сегментов которого вполне достаточна для подачи питания на системный блок, но маловата для злополучного водонагревателя.

Заинтересованные столь необычным конструктивным исполнением ИБП, мы решили проверить его в деле. Установка и подключение PowerCard 420VA просты: каждый, кто хотя бы раз вставлял в слот PCI-карту, справится с задачей за пару минут. Аккумуляторный блок выполнен в виде отдельного модуля (батарея, уложенная в специальный контейнер), так что после установки PowerCard следует разместить аккумулятор неподалеку от ИБП и соединить их специальным кабелем. Удобнее всего оказывается вариант, когда «бесперебойник» устанавливается в нижний слот расширения, а батарея монтируется непосредственно под ним. Контейнер аккумулятора снабжен двумя широкими «липучками», при помощи которых он надежно закрепляется на любой ровной поверхности, будь то днище корпуса или боковая стенка. Обратите внимание: после подсоединения аккумулятора на выходе установленного в слот ИБП появится высокое напряжение! Поэтому подключать батарею рекомендуем в последнюю очередь, когда карта будет зафиксирована в разъеме, а все внешние соединения выполнены.

 Конструкция контейнера позволяет легко заменить аккумуляторную батарею.

Кстати, для нормальной работы PowerCard необходимо соединить при помощи специального кабеля гнездо COM, расположенное рядом с основным разъемом, и последовательный порт. Именно по этому кабелю будут передаваться в компьютер сигналы о состоянии ИБП. Вообще применение интерфейса RS–232 характерно для «бесперебойников» младшей ценовой категории, но для устройства в исполнении PCI такое решение выглядит странно. Тем более что PowerCard 420VA задействует всего четыре контакта шины PCI (используемые для системы безопасности — именно по наличию сигналов на этих контактах ИБП определяет, находится он в слоте или нет). Возможно, более поздние модификации PowerCard смогут работать без наружных «хвостиков»?

Упомянутая система безопасности должна автоматически отключать выходное напряжение при извлечении PowerCard из слота. Безопасность — дело серьезное, поэтому мы предпочли лишний раз проверить надежность срабатывания системы. Вооружившись вольтметром переменного тока, измерили напряжение на выходе работающего от батареи ИБП: примерно 242 В. Не отключая вольтметра, тянем карту из слота… оп! Защита сработала бесшумно, но эффективно, в окошке вольтметра высветились нули. Повторяем эксперимент снова и снова — результат тот же. Система безопасности реализована на славу.

Выходной кабель PowerCard 420VA рассчитан на подключение нескольких потребителей энергии.

Ну что же, пользователь в безопасности, посмотрим, как обстоят дела с компьютером. Подключаем к выходу PowerCard системный блок (Celeron 766 МГц, 256 Мбайт ОЗУ, винчестер Quantum Fireball AS 20 Гбайт, блок питания мощностью 250 Вт) и 17І монитор Samsung SyncMaster 700Up. Внимание: принтер через данный ИБП питать нельзя! Да и смысла в этом нет никакого: принтер не нужен при сохранении данных в процессе экстренного отключения компьютера.

В результате у нас получилось некое подобие офисной конфигурации. Запускаем, загружаем систему — и выдергиваем сетевой шнур из розетки. Первым делом на экране появляется сообщение сервисной программы PowerMon II, предупреждающее, что через две минуты система будет обесточена. Нет, это нас не устраивает! Мы же хотели засечь максимальное время, обеспечиваемое PowerCard 420VA при полностью заряженной батарее. Вообще-то несложно было и переконфигурировать PowerMon II, благо все настраиваемые параметры сведены в одно сервисное окно и легкодоступны, но мы сделали иначе. Просто выгрузили утилиту управления и стали ждать, поглядывая на часы.

Конечно, «дотянуть» до указанных в спецификации 25 мин мы не надеялись — на то оно и максимальное значение. Заранее договорились, что 5–7 мин будем считать приемлемым результатом, 9–10 — хорошим. PowerCard 420VA продержался чуть больше 14 мин! Этого, на наш взгляд, более чем достаточно для сохранения документов, даже весьма объемных. Чтобы полностью зарядить батарею после первого теста, понадобилось около 12 ч (мы просто оставили машину включенной на всю ночь). На следующий день провели аналогичное испытание на системе с большей потребляемой мощностью: Athlon 1 ГГц, 256 Мбайт ОЗУ, SCSI-винчестер Fujitsu MPE3136 AT 13,6 Гбайт, блок питания мощностью 400 Вт и тот же самый 17І монитор. На этот раз батарея «бесперебойника» разрядилась через 8 мин 47 с.

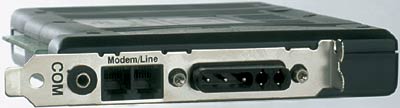

Внешняя планка PowerCard. Не забудьте соединить гнездо COM с портом COM 1.

Помимо своих «прямых обязанностей» — защиты компьютера от перепадов сетевого напряжения — этот ИБП способен также работать «охранником модема». Дело в том, что во время грозы практически любой модем подвергается серьезной опасности — возникающие при молнийных разрядах броски напряжения в телефонной линии запросто «пережигают» входные цепи. И вовсе не факт, что в сервисном центре «погорельца» примут в ремонт — налицо нарушение условий эксплуатации устройства. Но если в вашем компьютере установлен PowerCard 420VA, эта проблема решается всего в два приема. Первый: при помощи дополнительного провода из комплекта поставки соединить модем с одноименным разъемом на планке ИБП. Второй: подключить телефонную линию к соседнему разъему, Line. После чего можно бродить по Интернету в любую грозу, опасаться нечего (кроме разве что влетающих в форточку шаровых молний), поскольку между разъемами Modem и Line внутри PowerCard установлен предохранительный каскад, при броске напряжения в линии размыкающий цепь раньше, чем модему может быть причинен какой-то вред.

В целом PowerCard 420VA произвел весьма благоприятное впечатление. Конечно, для обеспечения бесперебойного питания мощных серверов лучше применять устройство помощнее, но для домашнего компьютера или неприхотливой офисной машины, где редко открывают больше трех-четырех документов одновременно, PowerCard 420VA подойдет как нельзя лучше.

Редакция выражает признательность за предоставленное оборудование компании 2Com.

ДОСТОИНСТВА Малые габариты. Батарея не содержит ядовитых веществ. Встроена грозозащита телефонной линии.

НЕДОСТАТКИ Необходимость внешнего соединения с COM-портом. Отсутствие русскоязычного программного обеспечения и инструкции по эксплуатации.
