Для изучения производительности и других характеристик чипсетов для Pentium 4 совсем необязательно тестировать все подряд платы на них. Как правило, разброс скорости между платами на одном чипсете не очень велик. Мы выбрали в общей сложности семь характерных материнских плат (все для Socket 478), по которым можно сделать выводы о типовом быстродействии исследуемых чипсетов для Pentium 4:
1 — ASUS P4T-E (чипсет i850)
2 — ASUS P4B (чипсет i845)
3 — ASUS P4B266 (чипсет i845D)
4 — Intel D845BG (чипсет i845D), предпродажный образец
5 — MSI 645 Ultra (MS-6547, чипсет SiS645)
6 — Soltek/VIA 85DRV (чипсет VIA Apollo P4X266)
7 — Acorp 4VPX266A (чипсет VIA Apollo P4X266)

Платы для Pentium 4 представлены преимущественно крупнейшими и именитыми производителями — ASUSTeK, MSI и Intel, а за «опальный» VIA Apollo P4X266 заступаются… сама VIA Technologies, продающая, в частности, платы от Soltek серии 85DRV под своим именем, и популярная среди любителей недорогой продукции компания Acorp International. Новейший чипсет Intel 845D с долгожданной поддержкой памяти DDR, официально объявляемый компанией Intel буквально на днях, представлен двумя платами — предпродажным образцом от самой Intel и «продажным» (то есть уже продающимся в Москве) экземпляром от ASUSTeK Computer.

Прежде, чем перейти к результатам тестов, ознакомимся с этими материнскими платами подробнее.

ASUS P4T-E
Материнская плата ASUS P4T-E (именно материнская, то есть motherboard, как традиционно пишет компания ASUSTeK) построена на первом для Pentium 4 и до сих пор не превзойденном по скорости чипсете Intel 850 для памяти Direct RDRAM (два канала). Поддерживается память Rambus двух стандартов PC800 и PC600 — с разными тактовыми частотами (см. таблицу 1). Полноразмерная (шириной 24,5 см) плата P4T-E имеет два парных слота памяти RIMM (общий объем устанавливаемой памяти до 2 Гбайт модулями не крупнее 512 Мбайт, в неиспользуемые слоты должны быть вставлены прилагаемые в комплекте заглушки). Заявлена также поддержка процессоров на новом ядре Northwood с частотой выше 2 ГГц. Слот AGP 4X Pro поддерживает только современные видеокарты с полуторавольтовым питанием. «Южный» хаб ICH2 (чип 82801BA) обеспечивает два канала UltraATA/100, два двухканальных контроллера USB 1.1 (в комплекте платы имеется планка двух дополнительных портов) и звуковой контроллер AC’97 (кодек и аудиоразъемы на плате разведены, но присутствуют лишь опционально).

Есть стандартный для ASUS мониторинг четырех напряжений (ядра процессора, +3, +5 и +12 В), скоростей трех вентиляторов и трех температур (включая один выносной термодатчик), реализованный на микросхеме ASUS AS99127. Поддерживается функция управления энергопотреблением процессора при перегреве. В BIOS Setup можно менять тактовую частоту шины процессора (FSB) от 100 до 133 МГц с шагом 2–3 МГц, напряжение ядра процессора и частоту шины памяти (100 или 133 МГц). Из настроек быстродействия памяти есть только RDRAM Turbo Mode (Disable/Enable, я использовал последнее). Импульсные стабилизаторы питания на плате выполнены качественно, расположение разъема питания ATX удобное. Дополнительный разъем питания +12 В, разумеется, присутствует, но плата (как и все остальные платы от ASUS) прекрасно работает и без его использования. В целом — это отличная, добротная плата со стабильной работой, но без излишеств, позволяющая получить наибольшее быстродействие для систем на базе Pentium 4. Остается только раскошелиться на дорогую память RDRAM. Плата была предоставлена компанией «Пирит». Для наших тестов использовался BIOS версии 1003 (от 20.09.2001) и плата ревизии 1.00.

ASUS P4B
Материнская плата ASUS P4B базируется на первом (и, надеюсь, последнем) чипсете для Pentium 4 и SDRAM. Об этой плате мы уже писали подробно (см. «КТ» #411). Вкратце это удобное решение для создания самых дешевых систем с Pentium 4 и памятью PC133/100. Три слота DIMM вмещают до 3 Гбайт небуферизованной и не-ECC памяти. Качественно выполненные стабилизаторы могут питаться и от стандартного разъема ATX (без дополнительного кабеля 12 В),  и с использованием обычного 4-контактного разъема (как для питания винчестеров), для чего на плате есть разъем ASUS EZ Plug. Присутствуют все стандартные функции, обеспечиваемые хабом ICH2 (см. выше), включая звук на AC’97-кодеке ALC201 от Avance Logic и цифровой выход SPDIF (электрический и оптический) с внешней планкой в комплекте.

Плата достаточно компактна, но вмещает шесть слотов PCI и один CNR. Поддерживаются только полуторавольтовые AGP-видеокарты. В BIOS Setup присутствует стандартные для ASUS мониторинг и возможности настройки частоты шины и напряжения ядра процессора. Помимо стандартных настроек таймингов памяти есть опция «Optimization Mode» (Normal, Turbo1 и Turbo 2; для тестов использовалась последняя и тайминг 2-2-2). Джампером можно поднять напряжение питания памяти. Плата была предоставлена компанией «Пирит». Для наших тестов использовался BIOS версии 1004 (от 21.09.2001) и плата ревизии 1.03.

ASUS P4B266
Плата ASUS P4B266 базируется на новейшем чипсете i845D (Brookdale) — первом от Intel для Pentium 4 и DDR SDRAM. На данный момент это очень удобное решение для создания высокопроизводительных систем с недорогой памятью DDR (разумеется, обещана поддержка Northwood с кэшем 512 Кбайт). К тому же плата обладает широким спектром дополнительных возможностей, поэтому остановимся на ней поподробнее.

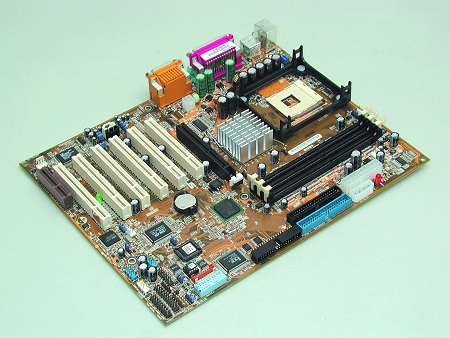

Внешне она напоминает плату P4B (см. фото), но шире (почти полноразмерная), содержит дополнительный четырехпортовый контроллер USB 2.0 на чипе от NEC (подробности о USB 2.0 см. в «КТ» #417 или www.compuferra.ru/online/system/13374) и шестиканальный звук на чипе CMI8738 от C-Media. В комплекте идут компактная планка на четыре порта USB (то есть всего восемь портов USB на плате) и планка цифрового входа и выхода (SPDIF). Три слота DIMM вмещают до 2 Гбайт системной памяти PC2100 или PC1600 (небуферизованной, нерегистровой и не-ЕСС), причем организация доступа к памяти имеет не 6-банковую, а всего лишь 4-банковую архитектуру (вспомните чипсет i440ZX) — в третий слот DIMM можно ставить только односторонний модуль, если во втором уже установлен односторонний, и нельзя ставить ничего, если во втором — двухсторонний. Первый слот DIMM «полноценный».

Слот AGP 4х поддерживает только полуторавольтовые карты (при подключении трехвольтовых на плате зажигается предупреждающий красный светодиод и системный блок нужно полностью обесточить, а только потом «неправильную» карту заменить, иначе платы могут выйти из строя). Длинная AGP-карта будет мешать открытию защелок DIMM. Чип i845D прикрыт высоким радиатором с термоплавкой и балансировочной прокладками. Плата работает и без использования 12-вольтового разъема питания, но для надежности можно подключить стандартный кабель в разъем EZ Plug. Расположение разъемов питания довольно удобное. Фильтры стабилизаторов питания имеют большую емкость, но у меня закралось подозрение в недостаточно хорошей фильтрации ими высоких частот. К тому же эта плата была единственной в обзоре (для P4), которая изредка «подвисала» в 3D-тестах («замедление» памятиработает и без использования 12-вольтового разъема питания, но для надежности можно подключить стандартный кабель в разъем EZ Plug. Расположение разъемов питания довольно удобное. Фильтры стабилизаторов питания имеют большую емкость, но у меня закралось подозрение в недостаточно хорошей фильтрации ими высоких частот. К тому же эта плата была единственной в обзоре (для P4), которая изредка «подвисала» в 3D-тестах («замедление» памяти не спасало). Необычно («лежа») расположен разъем для подключения флоппи-дисковода. Это оказалось удобным. На плате разведен, но присутствует опционально LAN-контроллер на чипе Intel 82562ET. Мониторинг стандартен для ASUS — четыре напряжения, три вентилятора и две температуры (один датчик выносной). Есть разъемы для подключения считывателей различных флэш-карточек.

Напряжение на процессоре можно менять из AWARD BIOS Setup, а на памяти — джамперами. В BIOS также встроена забавная речевая диагностика процедуры POST (ее можно отключить). Частоту FSB и ее умножение для процессора можно изменять как переключателями на плате, так и более точно из BIOS Setup. Из точных настроек памяти там присутствуют CAS Latency, RAS to CAS Delay, RAS Precharge Delay, Active Precharge Delay (5T-7T) и SDRAM Idle Timer (0T-64T). Можно активировать стильный полноэкранный логотип платы при начальной загрузке, а сам компьютер можно также включать от клавиатуры или мыши. Плата была предоставлена компанией «Пирит». Для наших тестов использовался BIOS версии 1001 beta 038 (от 15.11.2001) и плата ревизии 2.01.

Intel D845BG
Предпродажный образец системной платы Intel D845BG на чипсете i845D оказался самой малогабаритной платой для Pentium 4 в нашем обзоре. При ширине менее 21 см она, тем не менее, содержит все необходимое для таких систем: два DIMM-разъема (вспомните про 4-банковую организацию памяти в чипсете) вмещают до 2 Гбайт памяти DDR PC2100/1600 (только небуферизованные и нерегистровые модули, ECC-модули поддерживаются), есть полуторавольтовый AGP 4х, шесть слотов PCI и один CNR (разведен, но не распаян).

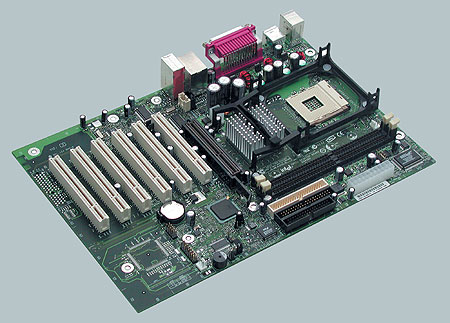

Звук на кодеке AD1885 от Analog Devices выведен в нестандартный вертикальный разъем без Game-порта (см. фото), который несовместим с обычными отверстиями корпуса ATX. Зато тут же присутствуют два дополнительных разъема USB и разъем LAN. Внушительного вида стабилизаторы питания (но силовые ключи стабилизаторов почему-то не напаяны радиаторами на плату, как это бывает обычно) требуют обязательного подключения дополнительного разъема +12 B (в соответствии со спецификацией ATX 2.03), причем в описании несколько раз строго запрещается включать напряжение без этого питания, иначе плата может сгореть. Экспериментировать я не стал. Вокруг трех нижних слотов PCI практически отсутствуют элементы — здесь сказывается дизайн общий с платой D845PT, предоставляющей все те же функции, но в форм-факторе micro-ATX. Интересен механизм крепления высокого радиатора на «северном» чипе. А рядом с чипом ICH2 расположен неопознанного назначения высокий вертикальный элемент.

Аскетический BIOS Setup (вход в него по F2) фирменного дизайна от Intel не позволяет менять ни частоты (перемычек для этого тоже не указано), ни напряжения, ни тайминги памяти и имеет всего два значения AGP Aperture Size (64 и 256 MB) — все параметры задаются автоматически, зато работа платы была предельно стабильна. Сам BIOS Setup выполнен на пяти популярных европейских языках (соотечественники — и не надейтесь!), а при включении питания демонстрируется красочная заставка с надписью «Intel Desktop Board optimized for the Pentium 4 Processor». Странно, если бы она была «не-optimized». Для тестов использовался BIOS версии PT84510A.86A.0009.D.

MSI 645 Ultra
Изготовленная на Тайване плата MSI 645 Ultra (MS-6547 v1.X) на чипсете SiS645 совсем недавно поступила в продажу в Москве и была предоставлена нам фирмой IPLabs. Плата интересна, прежде всего тем, что это первое в мире решение для Pentium 4 с поддержкой DDR не только стандарта PC2100, но и более быстрой PC2700 (см. таблицу 1). Не широкая (22 см) плата сочетает в себе минимально необходимый (и достаточный) набор функций (кроме видео и LAN) для создания законченной недорогой высокопроизводительной системы на процессорах Pentium 4.

Северный мост SiS645 обслуживает процессор c частотой шины 400 МГц, слот AGP 4х/2х и три слота DIMM для DDR333/266/200 общим объемом до 3 Гбайт (регистровая память не поддерживается). На чипе SiS645 расположен небольшой радиатор без вентилятора, но греется чип в работе не сильно (даже с памятью РС2700). Между слотами AGP и PCI непривычно пусто — там расположены электронные схемы, зато длинная AGP-карта мешает защелкам DIMM (недостаток компоновки платы). Удобно расположены оба разъема питания (что не часто встретишь), но для работы платы не обязательно отдельное подключение +12 В. Имеется всего два разъема для подключения вентиляторов. Стабилизаторы внушают доверие, но один из больших конденсаторов мешает защелке процессорного кулера.

Южный мост SiS961 позиционируется компанией как MuTIOL Media I/O Chipset и имеет в своем составе двунаправленную 16-разрядную шину данных с полосой пропускания 533 Мбайт/с для связи с северным мостом, двухканальный контроллер UltraATA/100, контроллер шести портов USB 1.1 и аудиоконтроллер AC’97 V2.2 с модемным кодеком. На плате расположен AC’97-аудиокодек ALC201A от Avance Logic и есть разъем для передней аудиопанели, на которую можно вывести микрофонный и линейный входы и выход (самой панели в комплекте нет). Зато в комплекте платы имеется фирменная планка D-Bracket c двумя портами USB и четырехсветодиодной индикацией кодов прохождения загрузки (POST). Никаких перемычек для установки частоты или напряжений (кроме очистки настроек BIOS) на плате нет — все регулировки производятся из AMI BIOS Setup. Там можно менять частоту FSB до 200 МГц с шагом 1 МГц, установить частоту памяти как 4/3 или 5/3 от FSB (последнее как раз и соответствует PC2700), можно поднять и напряжение на процессоре (но не на памяти). Плата умеет пробуждаться от клавиатуры, мыши или USB.

Для тестов использовался BIOS версии 1.2 (от 21.11.2001) и AGP-драйверы от SiS версии 6.0.2070.4 (от 28.09.2001). Из тонких настроек быстродействия в AMI BIOS платы присутствовали «Load High Performance Default», CAS Latency (2 и 2.5), MA 1T/2T Select (1T и Normal) и туманный пункт «Timing Setting Mode», принимающий значения Ultra, Turbo, Fast, Normal и Safe. При тестировании я выбрал самые «быстрые» установки за исключением случая памяти PC2700. Дело в том, что на момент наших испытаний найти в Москве «честную» память спецификации PC2700 не удалось и пришлось пользоваться качественной PC2100, разгоняя ее до нужной частоты. К счастью, хорошие модули PC2100, даже, несмотря на спецификацию CL=2.5 на частоте 133 МГц, смогли без проблем заработать на 166 МГц (кстати, все использованные нами модули производства Kingston, Transcend и Crucial без проблем работали с CL=2 на 133 МГц). Так, модули Crucial PC2100 заработали как PC2700 на этой плате при CL=2.5 (с настройками 1T и «Normal»; кстати, с «1Т» память заметно шустрее на операциях записи, чем при «2Т»), а модули Kingston ValueRAM PC2100 на чипах от Samsung K4H280838C-ТС80 без проблем работали на 166 МГц даже при CL=2 (с настройками 1T и «Normal»). Спасибо московской фирме «АК-Цент Микросистемс» за предоставленную высококачественную память Kingston и Transcend.

Soltek 85DRV
 Вот, наконец, мы добрались до плат на нашумевшем в начале осени чипсете VIA Apollo P4X266 (детали см. в «КТ» #408 или на www.compuferra.ru/online/system/11882). Первая из таких плат в нашем обзоре — это загадочная 85DRV от необозначенного производителя. На приличной по виду коробке написано только «P4X266 Mainboard», а на самой плате ярлык перед надписью «85DRV» не очень аккуратно обрезан. Плата распространяется и продается как бы от имени компании VIA, но не сложно догадаться, что реальным разработчиком и изготовителем этой платы является компания Soltek и плата называется SL-85DRV, хотя на самом сайте www.soltek.com.tw нет ни малейшего упоминания о ней (лишь, когда наш обзор был уже готов, в разделе свежих BIOS появилась новая версия для этой платы).

Итак, полноразмерная SL-85DRV ярко-красного, как референс-плата от VIA (см. «КТ» #408), цвета поддерживает DDR PC2100/1600 суммарным объемом до 1,5 Гбайт небуферизованной памяти или до 3 Гбайт регистровой памяти. Северный мост VT8753 соединяется с южным при помощи высокоскоростной шины V-link (8 бит, 66 МГц QDR). От вышеперечисленных плат для Pentium 4 ее выгодно отличает поддержка не только полуторавольтовых видеокарт AGP 4х, но и старых AGP 2x с трехвольтовым питанием, причем напряжение выбирается в BIOS Setup: AGP Power Mode=1.5V/4x или 3.3V/2x! Кроме того, напряжение питания AGP можно в небольших пределах подстраивать в BIOS Setup, как, впрочем, питание памяти и процессора.

Южный мост чипсета (стандартный чип VT8233) содержит контроллеры UltraATA/100, USB 1.1 (до шести портов, планки присутствуют опционально), мониторинга (девять напряжений, температура процессора и одного выносного датчика, а также скорости двух вентиляторов) и АС’97-аудио с внешним кодеком VT1611A. На плате разведен, но присутствует лишь в версиях 85DRV+ контроллер Promise IDE RAID UltraATA/100 в «облегченной» версии FastTrak100-Lite. Стабилизаторы питания выполнены добротно, вся плата усеяна фильтрующими питание конденсаторами большой емкости, основной силовой разъем ATX расположен удобно. Но без подключения отдельного 12-вольтового разъема система не стартует. Предусмотрено подключение аж четырех вентиляторов и кулеров, включая кулер «для AGP», и даже разъем для подключения считывателей смарт-карт.Средних размеров радиатор на северном мосте чипсета (без вентилятора) греется не сильно. Внушает доверие мощное крепление арматуры для процессорного кулера снизу платы (см. фото).

Перемычками на плате можно только выбрать частоту шины FSB в 100 или 133 МГц, очистить CMOS, разрешить прошивку BIOS и функцию Suspend to RAM. Зато в Award BIOS Setup — простор настроек. Помимо «плавного» изменения частоты шины есть множество настроек памяти (в скобках указаны значения, использованные при тестировании): CAS Latency (2), Bank Interleave (4-way), Active to CMD (2T), Precharge to Active Delay (2T), Active to Precharge Delay (6T), DRAM Burst Len (4) DRAM Command Rate (1T) и CPU Read DRAM (Medium). Заявлено пробуждение платы от клавиатуры, мыши и USB (наконец-то и для плат Soltek), но на момент тестов эта функция не работала. Интересна опция голосовой диагностики — по прохождении процедуры POST могут произноситься сообщения о проблемах, конфликтах или благополучной загрузке на английском или китайском языках (только для плат версий «X»). Плата была предоставлена компанией «Пирит». Для наших тестов использовался BIOS версии «С» (от 13.09.2001) и плата ревизии A3.

Acorp 4VPX266A
Предпродажный экземпляр платы Acorp 4VPX266A на чипсете VIA P4X266 (пуcть вас не смущает название платы — это не P4X266A) попал к нам без описания, но показал себя в деле вполне достойно (кстати, как и в случае с предыдущей платой, на сайте производителя какая-либо информация об этой модели на момент написания обзора отсутствовала). От предыдущей платы на этом чипсете 4VPX266A выгодно отличается меньшей шириной, наличием слота ACR и встроенным контроллером LAN на чипе VT6103 от VIA. Из мелких недостатков можно отметить неудобное расположение обоих разъемов питания (провода — над кулером), необходимость подключать для работы кабель +12 В, далеко расположен разъем флоппи-дисковода, отсутствует включение с клавиатуры, а все три «чипсетных» контроллера USB 1.1 соседствуют на одном прерывании с AGP-картой. Регистровая память на плате 4VPX266A работает. Звук выполнен на кодеке ALC200 от Avance Logic. Есть контакты для вывода звуковых разъемов на переднюю панель.

В Award BIOS Setup, очень похожем на BIOS платы 85DRV, можно менять частоту шины, множитель (если он разблокирован в процессоре), напряжение ядра. Регулировки памяти практически те же, что и для 85DRV, плюс есть опция «Performance Enhanced» (Enable/Disable). Плата была предоставлена компанией  «Lizard». Для тестов использовалась плата ревизии 0.2 с Evaluation BIOS.
