Энциклопедия портативного компьютера

Портативные компьютеры являются загадочным, неизведанным и пугающим явлением современности. Ноутбуки (так очень часто называют портативные или мобильные компьютеры) имеют особенности, отличающие их от настольных компьютеров. Возьмем, например, PC карты, дочерние карты или батареи. Требования, предъявляемые к чипсетам и графической подсистеме, также отличаются от требований к настольным компьютерам.

К сожалению, до сих пор ни одно сетевое или бумажное компьютерное издание не осветило всех особенностей современных портативных компьютеров. Это объясняется спецификой рынка портативной техники. До недавнего времени, покупая ноутбук, человек ставил перед собой конкретную задачу, которую необходимо было решить с помощью компьютера. Главным условием являлось использование его в любом месте и в любое время. При этом высокая цена на сами компьютеры делала их практически недоступными и бессмысленными для компьютерных фанатов, готовых модернизировать свой настольный компьютер каждый раз, как только появляются деньги. Тот, кто может позволить себе покупку портативного компьютера, скорее всего не интересуется его начинкой - главное, чтобы поставленная задача была решена.

Это конечно правильно, однако существуют вещи, которые просто необходимо знать перед покупкой портативного компьютера. Иначе Вы можете попасть в очень неприятную ситуацию. В этой статье мы попробуем выделить главные особенности современных портативных компьютеров, что поможет Вам правильно ориентироваться в современном мире компьютеров.

Для начала попробуем определить различные рыночные сегменты, занимаемые портативными компьютерами.

Мы опустим рассказ о карманных компьютерах, т. к. этот сегмент является отдельным, большим направлением, которое требует отдельного внимания к себе, и перейдем к рассмотрению непосредственно портативных компьютеров.

Сегмент #1: All-In-One (все в одном)

Этот сегмент включает компьютеры, имеющие внутри себя все, что может понадобиться для полноценной работы, включая флоппи дисковод, жесткий диск и CD/DVD-драйв. Большинство таких ноутбуков имеют 12" дисплей, а самые продвинутые модели оснащены 14" дисплеями. Дисплей - это один из наиболее дорогих компонентов портативного компьютера. На сегодняшний день существует несколько технологий производства ЖК-дисплеев. Наиболее продвинутой технологией является TFT (тонкопленочные транзисторы). TFT дисплеи предлагают намного лучшее качество и скорость, чем дисплеи DSTN. Если Вы хоть раз посмотрите на DSTN дисплей и сравните его с TFT, то наверняка остановите свой выбор на более дорогой TFT модели.

Вес таких компьютеров составляет около 3 кг со всеми установленными устройствами.

Сегмент#2: Тонкие и легкие

Вспомните, когда Вы в последний раз использовали Ваш дисковод для гибких дисков? Если Вы имеете CD-ROM или сетевое соединение то, вероятнее всего, не будете нуждаться во флоппи дисководе.

Тонкие и легкие портативные компьютеры имеют один-два диска внутри и весят меньше 2 кг. Отсутствующий диск или дисковод в этом случае является опциальным устройством, которое подключается специальным кабелем. Дисплей и батареи добавляют основную составляющую к весу компьютеров, поэтому они были также уменьшены. Так размер дисплеев уменьшен до 8.9" с максимумом 13" а батареи имеют меньшее число ячеек. Некоторые из ультралегких ноутбуков используют дисплеи с разрешением 1024x480, что делает компьютер меньше в размере и весе.

Сегмент #3: Меганоутбуки

Меганоутбуки пришли на смену настольным компьютерам и идеально подходят для небольшого и престижного high-end рынка. Такие устройства максимально приближены к настольным компьютерам не только по возможностям, но и по размерам. Так, они оснащаются самыми большими дисплеями от 14" до 15" с разрешением SXGA+ 1400x1050 или UltraXGA 1600x1200.  Процессоры, устанавливаемые в такие компьютеры, обычно работают на частоте от 800 Мгц, объем памяти не менее 256 MB, иногда можно встретить беспроводную сеть, DVD и жесткий диск, объемом более 30 GB. Такой компьютер больше подходит для работы в офисе или дома, однако для работы в походных условиях он не подходит, так как имеет большой вес.

Особенности ноутбуков

Как уже было сказано выше, к ноутбукам предъявляются несколько иные требования, чем к настольным PC. Главным здесь является связанность и мобильность. PCMCIA, PC карты, MiniPCI и Audio/Modem карты помогают мобильным пользователям всегда иметь связь с внешним миром. Ni-Cad, Ni-MH и Li-Ion батареи наряду с технологией обеспечивают необходимую мощность. Чипсет, используемый в портативном компьютере должен обеспечивать несколько опций сохранения энергии, а 3D производительность мобильных графических чипсетов менее актуальна, чем для настольных систем.

PCMCIA и PC карты

PCMCIA/PC карты были установлены как стандарт для расширения возможностей портативного компьютера. Из-за пространственных ограничений у разработчиков нет возможности добавить ISA или PCI слот в ноутбук.

Type I = толщина 3.3mm

Type II = толщина 5.0mm

Type III = толщина 10.5mm

В 1989 была основана международная ассоциация названная , которая должна была заниматься установлением стандартов различных карт для мобильных компьютеров.

В 1990 был выпущен PCMCIA 1.0 с форм-фактором Type I и Type II.

В 1991-1994 были выпущены стандарты 2.0 и 2.1, которые учитывают поддержку карт Type III.

В 1995 был выпущен стандарт PC карт, с напряжением 3.3V и поддержкой DMA, 32-bit мастер шины и .

Первые PCMCIA карты представляли собой модемы и платы памяти. В настоящее время Вы можете получить PCMCIA 56k модемы, с поддержкой ISDN, GSM и LAN выполненные в форм-факторе Type I или Type II.

Для соединения с внешними RJ11/RJ45 кабелями, PCMCIA платы используют несколько способов. Один из них подразумевает т. н. <хвост>. <Хвост> подключается к PCMCIA плате с помощью тонкого разъема. <Хвост> гарантирует небольшую толщину карты, но это решение является очень хрупким. Так если телефонный кабель свисает со стола, то вполне реально выдернуть его вместе с <хвостом> из PCMCIA платы, что может привести к разламыванию хрупкого разъема.

Для решения этой проблемы некоторые производители PC карт создают т. н. карты.

Эти карты выполнены в форм-факторе Type III, занимая два слота Type II или Type I. При этом они позволяют напрямую подключить LAN/Модем/ISDN кабель к карте.

Теперь давайте познакомимся с пропускной способностью таких устройств:

16-bit I/O Transfer
16-bit DMA Transfer
Cardbus (32 bit burst mode)
Byte mode
3.92 Mbytes
10 Mbytes/sec
33 Mbytes/sec
Word mode
7.84 Mbytes
20 Mbytes/sec
66 Mbytes/sec
Dword mode


132 Mbytes/sec

Увеличение производительности Cardbus 32 bit - гигантский шаг от старого мира шины ISA к новому миру PCI. Конечно, модем не сможет извлечь выгоду от 32 bit доступа, но 100 Mb сетевая карта воспользуется им по полной программе.

Вместе с 32 bit передачей данных, спецификация PC карт включает ZV (Zoomed Video) порт. ZV порт это двухточечный однонаправленный канал от PC карты к графическому и аудио чипу.

С ZV портом PC карта позволит Вам подключить камеру или MPEG2-декодер (DVD-карта) к вашему портативному компьютеру.

Недавно Intel ввела два новых стандарта для мобильных компьютеров, которые называются для внутренних PCI карт и (мобильная аудио/модем дочерняя карта). PCI слоты слишком большие для ноутбуков, но имеется потребность в опциальных особенностях типа Ethernet LAN, token ring LAN или Bluetooth. MiniPCI карта обеспечивает гибкость, необходимую для реакции на изменения на рынке. MiniPCI и MDC стандарты позволяют решить проблему совместимости периферийных устройств для портативных компьютеров.

MiniPCI

Спецификация MiniPCI определяет форм-фактор дочерней карты для 32bit PCI шины, которая может использоваться в портативных компьютерах, где не могут использоваться стандартные и маленькие PCI карты из-за механических ограничений. Ноутбук, оборудованный такой платой, может быть легко модернизирован. Но основным моментом является увеличенная гибкость в трансляции блоков портативного компьютера.

Как Вы можете видеть, такие платы устанавливаются внутрь ноутбука.

На этой фотографии Вы можете видеть пример miniPCI сетевой платы.

Мобильная аудио/модемная дочерняя карта

Мобильная аудио/модемная дочерняя карта (MDC) обеспечивает интерфейс аудио- и модемным решениям, основанным на AC'97.

Такой MDC модем очень прост в дизайне и производстве, а драйверы модема являются частью аудиодрайвера.

Пример такой MDC карты взят из ноутбука ASUS L8400B.

Батареи

Наиболее важной для каждого портативного компьютера является его мобильность. Аккумуляторные батареи обеспечивают портативный компьютер необходимой энергией. Как и все в IT бизнесе здесь имеется несколько различных опций от дешевого и тяжелого к легкому и дорогому.

Ni-Cad
Ni-MH
Li-Ion
Энергитический удельный вес (W-Hr/kg)
40
60
90
Энергитический удельный вес (W-Hr/l)
100
140
210
Напряжение
1,2
1,2
3,6
Время жизни (кол-во циклов)
1000
800
1000
Саморазрядка
15%/месяц
20%/месяц
6%/месяц

В брэнды ставят Литий-Ионные (Li-Ion) аккумуляторы.

Ni-Cad и Ni-MH батареи заряжаются постоянным током. Во время зарядки контролируется напряжение и температура. Также отслеживается превышение напряжения, которое обычно происходит в конце цикла зарядки. Ni-Cad и NiMH так себя ведут на всем протяжении цикла зарядки, за исключением точки близкой к концу зарядки.

Температура Ni-MH батарей поднимается быстрее, чем 1°C в минуту в момент, когда батарея достигает завершения цикла зарядки.

Li-Ion

Для подзарядки Li-Ion батареи используется постоянное напряжение.

Во время зарядки напряжение сначала поднимается до максимального (в нашем случае 4.2 V), после чего остается неизменным, в то время как зарядный ток медленно уменьшается. Как только ток достигнет порогового значения (80 mA в нашем примере) процесс зарядки останавливается.

Если пользователь пожелает заменить Ni-Cad/Ni-MH батареи на Li-Ion, необходимо обязательно проконсультироваться с производителем, что бы выяснить, поддерживает ли зарядное устройство этот тип батарей.

Помимо весовых преимуществ Li-Ion батареи не имеют эффекта памяти. Это состояние, когда батарея, заряженная до одного и того же состояния несколько раз, вырабатывает химическую память, фиксирующую уровень зарядки и не позволяет производить полную зарядку.

Умные батареи

Процесс зарядки, описанный выше, называется <немым>. Пользователь должен сохранить все данные прежде, чем <пустая> батарея выключит ноутбук. Современный портативный компьютер  может дать пользователю точное состояние батареи. Это достигается за счет т. н. умных батарей. Блок батарей содержит немного больше чем просто аккумуляторы и термодатчик, для обнаружения конца процесса зарядки.

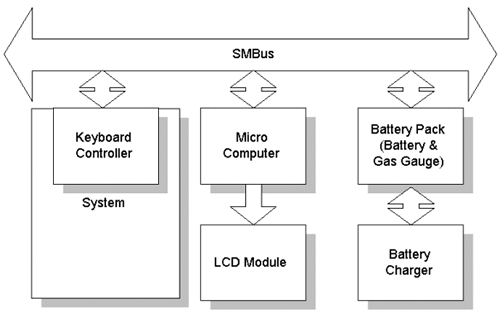

Эти батареи используют двухпроводный интерфейс, названный System Management Bus (SMBus), который основан на операциях I2C.

Устройства, подключенные к I2C/SMBus, могут обеспечить пользователя различной информацией, показывают текущее состояние, выдают сообщения об ошибках. Могут принять параметры управления.

Когда ноутбук подключен к сети, зарядное устройство должно зарядить батареи независимо от того, включен ноутбук или нет.

Intel 440MX - младший брат 440BX

I2C/SMBus поддерживается всеми современными чипсетами. Многие производители портативных компьютеров используют чипсет i440BX в своих продуктах. Постоянным читателям MegaPlus.ru этот чипсет хорошо известен, использованием в системных платах для настольных компьютеров. Но существует также фактически неизвестный чипсет - i440MX.

Наиболее важным для проектировщика портативного компьютера является возможность разместить как можно больше на меньшем пространстве. Чипсет BX использует два физических чипа: северный и южный мост. i440MX включает эти два чипа в один.

При ближайшем рассмотрении блок-схемы, Вы можете обратить внимание на наличие только одного EIDE контроллера. Так как портативные компьютеры используют только два IDE устройства (жесткий диск и CD/DVD) не имеется реальной потребности во втором EIDE контроллере. Также Intel удалила AGP порт.

Недавно вышел новый мобильный чипсет i815EM, который имеет интегрированный VGA контроллер, использующий часть системной памяти в качестве фрейм буфера.

Графика

Некоторые из современных 3D чипов потребляют до 40 W мощности. Это недопустимо для портативных компьютеров. Здесь в первую очередь ценится низкая потребляемая мощность, а уже потом 3D производительность. На сегодняшний день наиболее мощными игроками на рынке графических чипсетов являются компании ATI, Silicon Motion, Trident и S3. Недавно к этим компаниям присоединился лидер в производстве графических чипсетов для настольных компьютеров, компания NVIDIA, которая представила мобильную версию своего 3D чипсета  Geforce2 Go.

Silicon Motion
S3
Особенности
Lynx (SM910)*
LynxE (SM81x)*
Lynx3D (SM820)*
LynxEM4 (SM710)
LynxEM+ (SM712)
Lynx3DM (SM721)
Savage MX
Power / worst case
-
-
-
0.55W
0.55W
1.1W
1.9W
Максимальный объем памяти
4MB
4MB
6.5MB
4MB
4MB
16MB
16MB
Встроенная память
4MB
2MB
2.5MB
4MB
4MB
8MB
-
Dual View
X
X
X
X
X
X
X
Поддержка DVD
-
-
X
-
-
X
X
Поддержка 3D
X
-
X
-
-
X
X

* постепенно сокращается

Trident
Nvidia
Особенности
Cyber 9525 DVD*
CyberBlade XP
Blade T16
Blade T64
Blade XP
Blade XP Turbo
Geforce2 Go
Power / worst case

X
X
X
X
X
2.8 W
Максимальный объем памяти
2.5MB
32MB
16MB
32MB
32MB
32MB
32MB
Встроенная память
2.5MB
-
-
-
-
-
-
Dual View
X
X
X
X
X
X
X
Поддержка DVD
X
X
X
X
X
X
X
Поддержка 3D
X
X
X
X
X
X
X

* постепенно сокращается

ATI
Особенности
Rage LT Pro
Rage Mobility L
Rage Mobility EC
Rage Mobility P
Rage Mobility M
Rage Mobility M1
Rage Mobility 128
Rage Mobility M4 (AGP 4x)
Rage Mobility M4 (AGP 4x)
Power / worst case
1.8W (w/4MB)


1.3W (w/8MB)
1.3W (w/8MB)
1.3W (w/8MB)
2.2W (w/8MB)
2.2W (w/8MB)
2.2W (w/8MB)
Максимальный объем памяти
8MB
4MB
4MB
8MB
8MB
8MB
16MB
16MB
32MB
Встроенная память
-
4MB
-
-
4MB
8MB
8MB
8MB
16MB
Dual View
X
-
X
X
X
X
X
X
X
Поддержка DVD
-
X
X
X
X
X
X
X
X
Поддержка 3D
-
-
X
-
X
-
-
X
X

Графическая память требует достаточно много места для установки. Это является основной причиной интеграции памяти с графическим чипом. Для разрешения 1024x768x24 bit требуется 2.36 MB для фрейм буфера. Обычно VGA чипы обеспечивают 32 bit глубину цвета, по причине простоты осуществления 32 bit доступа к памяти. Для 16.7 миллионов цветов графический контроллер требует 224 бита. Поэтому, некоторые графические чипы, предлагающие только стандартные 2D функции, оборудованы 2.5 MB памяти.

Хорошо оборудованные ноутбуки используют графические решения с 4 MB+ памяти. Многие мобильные чипы, предлагающие разумные 3D функции все еще требуют внешней памяти. S3  Savage и Ati Rage Mobility также доступны со встроенной памятью. Размеры буфера изображений изменяется от 4 MB до 16 MB. ATI и S3 используют технологию <двойного кристалла> для встроенной памяти. Т.е. кристалл графического контроллера и кристалл памяти находятся в одном корпусе.

Dual View

Очень часто портативные компьютеры используются для проведения презентаций, что требует подключения большого монитора или проектора к VGA-выходу. Возможность подключения второго монитора очень давно используется в портативных компьютерах. Кстати, в настольных графических чипах, эта особенность появилась относительно недавно. Также хотим отметить присутствие в некоторых моделях выхода для подключения к TV.

Заключение

Портативные компьютеры - это реальные PC и в некоторых случаях даже являются реальной заменой настольному компьютеру. Но здесь имеется несколько главных отличий. Все внутри ноутбука приспособлено к конкретной модели. Возможности модернизации ограничиваются добавлением памяти, смены жесткого диска, CD/DVD, MiniPCI, MDC и PC карт.

Батареи, это то, что реально отличает ноутбук от настольного компьютера. Химия батарей, а также их емкость меняется от модели к модели. Некоторые ноутбуки используют два отсека для подключения дополнительного аккумулятора, что добавляет около фунта к весу компьютера. Что касается 3D графики, то пока она на 1-2 года отстает от настольного рынка.

Несмотря на это портативные компьютеры являются нашими настоящими помощниками, которые всегда и везде помогут нам получить необходимую информацию, выполнить необходимую работу.
